K型往復式給煤機用于煤或其它磨琢性小、粘性小的松散粒狀物料的給料，將儲倉或料坑里的物料連續均勻地卸落到運輸設備或其他篩選設備中。
產品詳情
一、用 途：
K型往復式給煤機用于煤或其它磨琢性小、粘性小的松散粒狀物料的給料，將儲倉或料坑里的物料連續均勻地卸落到運輸設備或其他篩選設備中。
二、技術參數：
|
型號規格
|
K-0 | K-1 | K-2 | K-3 | K-4 | |||||||
|
給料 能力 （t/h） |
底板行程 （mm） |
曲柄 位置 |
無煙煤 | 煙煤 | 無煙煤 | 煙煤 | 無煙煤 | 煙煤 | 無煙煤 | 煙煤 | 無煙煤 | 煙煤 |
|
200 150 100 50 |
4 3 2 1 |
100 75 50 25 |
90 67 45 22 |
150 112 75 39 |
135 100 68 34 |
225 170 133 55 |
200 150 100 50 |
330 247 165 83 |
300 220 150 75 |
590 440 295 148 |
530 395 268 132 |
|
| 曲柄轉速（r/min） | 57 | 57 | 57 | 62 | 62 | |||||||
| 電動機 | 型號 |
YB160M1-8 （Y160M1-8） |
YB160M1-8 （Y160M1-8） |
YB160M1-8 （Y160M1-8） |
YB160M-6 （Y160M-6） |
YB200L1-6 （Y200L1-6） |
||||||
| 功率 | 4 | 4 | 4 | 7.5 | 18.5 | |||||||
| 轉速（r/min） | 720 | 720 | 720 | 970 | 970 | |||||||
| 減速機 |
型號 速比 |
JZQ-350 12.64 |
JZQ-350 12.64 |
JZQ-350 12.64 |
JZQ-400 15.75 |
JZQ-500 15.75 |
||||||
|
允許最 大粒度 （mm） |
含量10%以下 含量10%以上 |
250 200 |
350 300 |
400 350 |
500 450 |
700 550 |
||||||
|
設備 重量 （kg） |
帶 料 斗 不帶料斗 |
1127 1026 |
1251 1144 |
1481 1342 |
1927 1735 |
2737 2505 |
||||||
注：表中所列給料能力為調節閘門調到最大位置（相當不帶調節閘門時的能力）
三、工作原理與結構說明：
K型給煤機由機架、底板（給煤槽）、傳動平臺、漏斗、閘門、托輥等組成。當電機開動后經彈性聯軸器、減速機、曲柄連桿機構拖動傾料5°的底板在輥上作直線往復運動，煤均勻地卸到其他設備上。
本機可根據需要設有帶漏斗、不帶漏斗兩種形式。
給煤機設有兩種結構形式：1、帶調節閘門 2、不帶調節閘門，其給料能力由底板行程來達到。

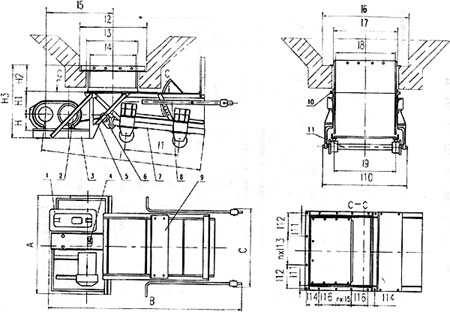

K 型給煤機外形尺寸圖：
1、減速機 2、電動機 3、傳動平臺 4、聯軸器 5、H形架 6、連桿 7、給煤槽 8、閘門 9、機架 10、漏斗 11、托輥
四、外形尺寸：
|
A | B | C | H | H1 | H2 | H3 | L | l1 | l2 | l3 | l4 | l5 | ||
|
K-0
K-1 K-2 K-3 K-4 |
1360
1360 1360 1352 1622 |
3100
3100 3540 3950 4740 |
846
1112 1112 1360 1632 |
210
210 208 250 330 |
416
416 664 640 762 |
325
325 325 345 345 |
1051
1051 1297 1341 1543 |
2450
2450 2850 3270 3850 |
840
840 1150 1400 1700 |
1000
1000 1250 1500 1750 |
800
800 1050 1300 1550 |
750
750 1000 1250 1500 |
1040
1040 940 1157 1435 |
|
l6 | l7 | l8 | l9 | l10 | l11 | l12 | n×l13 | l14 | n×l15 | l16 | N×MD | ||
|
K-0
K-1 K-2 K-3 K-4 |
750
1000 1000 1250 1500 |
550
800 800 1050 1300 |
500
750 750 1000 1250 |
500
750 750 1000 1250 |
830
1080 1080 1330 1580 |
35
35 35 35 35 |
191
275 208 273 266 |
1×200
1×282 2×208 2×273 2×270 |
131
131 91 91 96 |
1×190
1×190 2×225 2×290 2×320 |
190
190 225 290 220 |
14×M20
14×M20 17×M20 17×M20 20×M20 |
五、安裝說明：
給煤機體（或漏斗）是固定在料倉口下，在安裝前需要找平，將機架與料倉口用螺栓堅固。然后再將傳動平臺找正，H形架與機架、傳動平臺焊牢。減速機、電機找正，調節好后，螺栓堅固。
六、訂貨須知：
1、簽訂合同時請寫明型號規格、配何種電機、是否帶漏斗和調節閘門。
2、隨機技術文件：產品合格證、裝箱單、產品使用說明書。
